化工泵机械密封杂质过滤系统介绍
发布日期：2012-2-25 浏览数：15
密封介质中往往会由于介质本身(如浆液、油浆等)含有固体颗粒、易结晶、结焦等性质，在一定工作条件下出现固体颗粒，还有一些特殊用途化工泵的密封(如塔底泵、釜底泵的密封)在系统中有残渣、铁锈、污垢，甚至于安装时有残留杂物，都会给机械密封带来较大的危害。除去固体颗粒等杂质是机械密封系统的一种基本功能，可采用过滤器或旋液分离器来除去系统中的杂质。
①过滤器 我国机械行业标准JB／T 6632-1993《离心泵机械密封系统用过滤器》规定的机械密封系统用过滤器分为两种形式：GL型为滤网过滤(见图5-88)；GC型为磁环加滤网过滤(见图5-89)。承压方向为单向和双向两种。基本参数为：额定压力1.6 MPa、6.3 MPa；额定温度150℃；过滤精度50μm、100μm；接口尺寸Rp 1／2、Rp 3／4。
滤网过滤器结构简单，通常在冲洗或循环管中串联使用。含固体杂质的密封介质由一端进入，通过滤网从另一端流出，杂质留在过滤网内，定时取出滤网清除杂质可重复使用。
磁性过滤器由永久磁铁和滤网与其他元件组成。过滤网孔为25～100／zm，以减少过滤器的阻力，其流量为1～4 m3／h，通常成双并联安装在管路上，以便于交替切换使用。

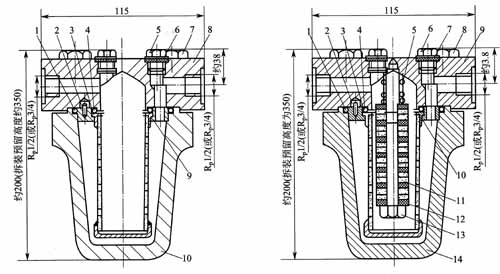

图5-88 GL型过滤器结构 图5-89 GC型过滤器结构
1，4-0形密封圈；2-圆柱销；3-过滤器网； 1，4-0形耷封圈；2-圆柱销；3-过
5-排气螺栓；6-密封垫；7-螺钉；8-过滤器盖； 器网；5-弹簧；
9-中间环；10-过滤器体 6-排气螺栓；7-密封垫；8，1 3-螺钉；9-过滤器盖；
10-中间环；11一磁环；12-垫；14-过滤器体
②旋液分离器 旋液分离器(简称旋液器)是利用离心沉降原理来分离固体颗粒(颗粒密度大于化工泵密封流体的密度)的器件，其分离精度可达微米级。我国机械行业标准JB／T6633-1993《机械密封系统用旋液器》规定的机械密封系统用旋液器分为ZSA型与ZSB型两种形式(见图5-90)，其工作参数为：压力范围0.4～6.3MPa；工作温度为-20～200℃；工作流量2～8 L／min；工作介质为含固相颗粒的液体。
密封旋液器的安装尺寸应符合表5-45的规定。
表5-45 旋液器的安装尺寸 ／mm
|
型号
|
D
|
Do
|
H
|
Ho
|
d
|
h
|
m
|
|
ZSA
|
64
|
30
|
152
|
205
|
|
34
|
G1/2
φ22×σ
|
|
ZSB
|
80
|
30
|
190
|
|
2 7
|
47
|
注：φ管子外径；σ管子壁厚。

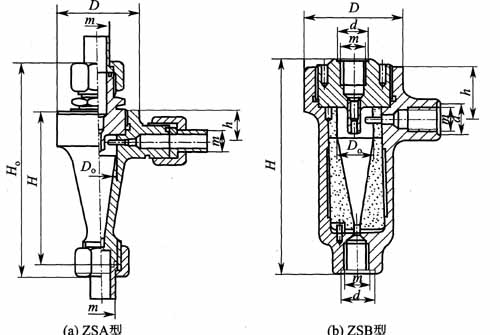

图5-90密封旋液分离器
